比例式減壓閥產品說明

產品名稱：比例式減壓閥

產品型號： Y43XT

公稱通徑：DN50～DN200

結構形式：閥內浮動活塞

工作壓力：1.0MPa～1.6MPa

連接方式：法蘭、內螺紋

適用溫度：-20oC～+90oC

閥體材質：黃銅、不銹鋼、鑄鐵、鑄鋼

制造標準：國標GB、德國DIN、美國API、ANSI

適用介質：水、油、氣等

Y43XT型比例式減壓閥利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的，比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定、即減、動壓、又減靜壓、材料采用全銅或不銹鋼,適用于清潔水和海水，不怕結垢和銹蝕。

比例式減壓閥比例范圍

1、比例式減壓閥2:1
2、比例式減壓閥3:1
3、比例式減壓閥4:1
4、比例式減壓閥3:2
5、比例式減壓閥5:2
備注：亦可根據用戶的要求設計特殊比例的減壓閥。

比例式減壓閥性能指標

型號	Y13X-16T	Y43X-16T
連接方式	內螺紋	法蘭
適用介質	水、氣
適用溫度	≤ 90℃
額定工作壓力	1.6MPa
壓力誤差	±2.5%

比例式減壓閥主要零件材料

零件名稱	材料
閥體	銅或不銹鋼、鑄鋼、鑄鐵
活塞	銅或不銹鋼
進口壓蓋	銅或不銹鋼
出口壓蓋	銅或不銹鋼

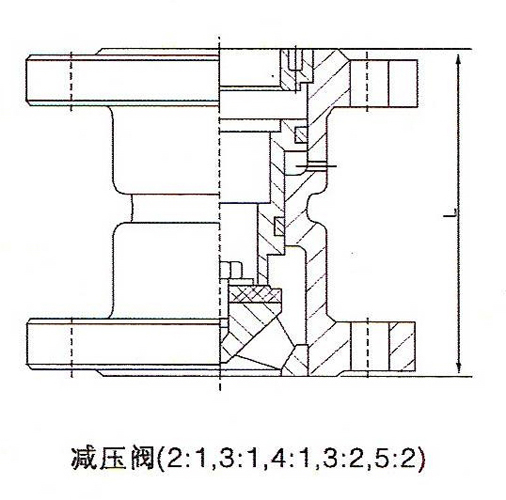

比例式減壓閥主要外形尺寸

型號	公稱壓力 PN（MPa）	公稱通徑 DN（MM）	L
Y43X-10T	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
Y43X-16T	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
