Y型法蘭過濾器產品說明

產品口徑：DN15-500m

產品壓力：1.6-6.4MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

適用溫度：-20℃-350℃

濾網材質：不銹鋼

密封件材質：石墨

連接方式：法蘭連接

應用

美標Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置之一，Y型過濾器通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成堵塞，以保護設備管道上的配件，免受磨損和堵塞。

Y型法蘭過濾器主要技術參數

殼體材質	黃銅	碳鋼	不銹鋼
公稱通徑	15～500mm
濾框?yàn)V網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30~380	-80~425	-80~450
公稱壓力（MPa）	1.6~10（150Lb~600Lb）
過濾精度（目/in）	10~300

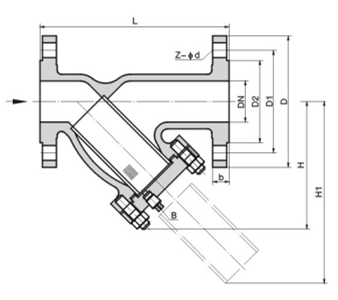

Y型法蘭過濾器外形尺寸

DN	"英寸	L	H	H1
15	1/2	125	70	150
20	3/4	145	70	150
25	1	160	80	160
32	1 1/4	180	90	180
40	1 1/2	200	100	240
50	2	220	130	250
65	2 1/2	260	165	350
80	3	280	195	390
100	4	320	230	450
125	5	350	300	520
150	6	380	335	580
200	8	495	420	690
250	10	595	500	800
300	12	640	580	950
350	14	700	640	1150
400	16	800	700	1360
450	18	850	790	1480
500	20	900	875	1650
