一、德標對夾止回閥PN40 產品說明

中鼎閥業（江蘇）有限公司生產的德標對夾升降式止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦有切換要求，則須動之靈活，這一要求較常見的機械運動更為苛刻。德標對夾升降式止回閥其主要功能水錘壓力小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快;對夾升降式止回閥因閥內通道成流線形，流動阻力比升蝶式止回閥小，對夾升降式止回閥適用于低流速和流動不常變化的大口徑場合;目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

二、德標對夾止回閥PN40 產品標準

設計標準	GB/T2238-1989，DIN3202-K4
法蘭連接尺寸	GB/T9113.1-2000、GB/T9115.1-2000、JB78
結構長度	DIN3202-K4
壓力試驗	GB/T13927-2000、API598,API6D

三、德標對夾止回閥PN40 零件材料

名稱	材質
名稱	ANSI/JIS/DIN	ANSI/JIS/DIN
閥體	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
卡盤彈簧墊	SUS316	SUS304
彈簧	SUS304
閥瓣	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308

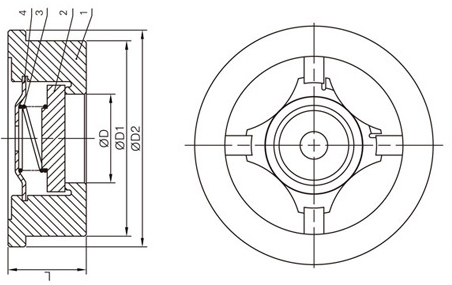

四、德標對夾止回閥PN40 外形尺寸

通經	d	L	C	F	B
1/2"	15	16	43	46	53
3/4"	20	19.5	53	55	63
1"	25	22	63	65	73
1-1/4"	30	28	75	78	84
1-1/2"	38	32	86	88	94
2"	46	40	94	98	107
2-1/2"	62.5	46	115	118	126
3"	78	50	130	134	144
4"	96	60	152	154	164
5"	117	82	-	-	190
6"	148	102	-	-	217
