止回閥

當前位置： 首頁 > 產品展示 > 止回閥

H74W薄型對夾止回閥

產品簡介

H74W薄型對夾止回閥 產品說明產品型號：H74W/H公稱通徑：DN50-DN600公稱壓力：1.0MPa-4.0MPa、10K、150LB-600LB

產品型號：H74W
瀏覽次數：
詳細介紹在線留言

  • H74W薄型對夾止回閥 產品說明

產品型號：H74W/H

公稱通徑：DN50-DN600

公稱壓力：1.0MPa-4.0MPa、10K、150LB-600LB

適用介質：水、氣、油

適用溫度：-20℃-425℃

閥體材質：碳鋼、不銹鋼等


  • H74W薄型對夾止回閥 設計標準

設計標準

GB/T12221、API6D、API594

結構長度標準

GB/T9113、JB/T79、ASME B16.5、ASME B16.47

檢驗與試驗標準

JB/T9092、GB/T13927、API598、API6D


  • H74W薄型對夾止回閥 主要零件材料

部件名稱
材質
閥體
WCB、304、316、316L
"O"型密封圈
丁腈橡膠、氟橡膠
閥板
304、316、316L
"O"型密封圈
丁腈橡膠、氟橡膠
吊鉤
304
小壓蓋
304、316、316L
彈簧軸
304、316、316L
開槽半沉頭螺釘
304、316、316L
大壓蓋
304、316、316L
開槽半沉頭螺釘
304、316、316L
彈簧
304、316、316L


  • H74W薄型對夾止回閥 主要技術參數:

型號

公稱壓力PN(mm)

試驗壓力 PS(Mpa)

適用溫度℃

適用介質

殼體

密封

硬密封

軟密封

油、水、酸堿等液體

H74-10

1.0

1.5

1.1

≤400

≤120
(最高≤250)

H74-16

1.6

2.4

1.76

H74-25

2.5

3.75

2.75

H74-40

4.0

6.0

4.4

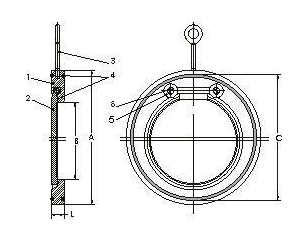

  • H74W薄型對夾止回閥 主要外形連接尺寸

                                               H74W薄型對夾止回閥(圖1)


公稱通徑 DN(mm)

尺寸

d

L

D

--

PN1.0

PN1.6

PN2.5

PN4.0

50

25

15

22

109

109

109

109

65

38

15

22

129

129

129

129

80

46

15

22

144

144

144

144

100

72

15

24

164

164

170

170

125

95

16

26

194

194

186

186

150

114

19

29

221

221

226

226

200

140

29

43

275

275

286

293

250

188

29

43

330

331

343

355

300

216

38

50

380

386

403

420

350

263

41

52

440

446

460

477

400

305

51

62

491

498

517

549

450

356

51

62

541

558

567

574

500

406

65

80

596

620

627

631

600

482

70

90

698

737

734

750
