凸耳對夾式止回閥產品說明

產品口徑 DN50-DN1200

產品壓力 150LB-2500LB

產品材質 WCB,CF8,A105,F304,F316

適用溫度：-20℃～425℃

適用介質：水、油品、蒸汽

連接方式：對夾法蘭連接

凸耳對夾式止回閥設計標準

設計制造標準	API594,API 6D,ASME B16.34
結構長度	API 594,API 6D，ASME B16.10
連接尺寸	ASME B16.5,ASME B16.47
試驗標準	API 598,API 6D

凸耳對夾式止回閥產品特點

1、對夾凸耳雙瓣止回閥結構長短、體積小、重量輕、為閥門安裝、搬運、存放及管道布置帶來很大便利，并能節省成本。

2、降低了線震動，為了把線震動降低到小限度或排除線震動，須在液流有機會逆流之前盡快關閉止回閥。
雙瓣止回閥當中的每個瓣片尺寸只有全結構止回閥瓣尺寸的一半，它所經歷是降低了流體阻力，并可以更加快速地移動到關閉位置。它們的旋轉半徑只有常規止回閥的一半。其從打開位置到關閉位置的前沿距離減半，從而把行程時間降低

3、雙瓣止回閥減少水錘，各全結構旋啟式止回閥對比，雙瓣式止加回閥的瓣片已經被大大地降低了重量，其能夠把砰擊和水錘現象降低到小限度。

凸耳對夾式止回閥外形尺寸

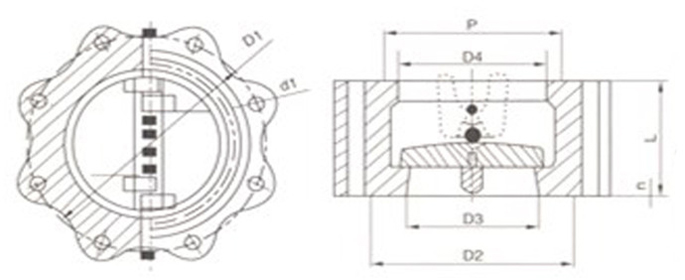

凸耳對夾式止回閥(圖1)

口徑		尺寸
NPS	DN	L	D	D1	D2		D3	D4
NPS	DN	L	D	D1	RF	RJ	D3	D4
8	200	127	343	298.5	270	273	203	210
10	250	146	406	362	324	330	254	266
12	300	181	483	432	381	406	305	310
14	350	184	533	476	413	425	350	355
16	400	191	597	540	470	483	400	405
18	450	203	635	578	533	546	450	455
20	500	219	699	636	584	597	500	505
24	600	222	813	749.6	692	711	600	605
28	700	305	837	795.5	762	′-	700	700
30	750	305	887	846	813	′-	746	750
32	800	305	941	900	864	′-	796	800
36	900	368	1057	1009.5	972	′-	898	910
42	1050	432	1226	1171.5	1130	′-	1050	1055
